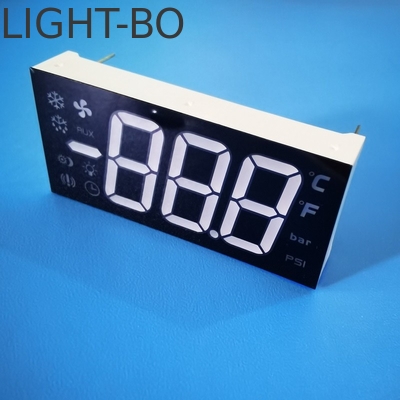

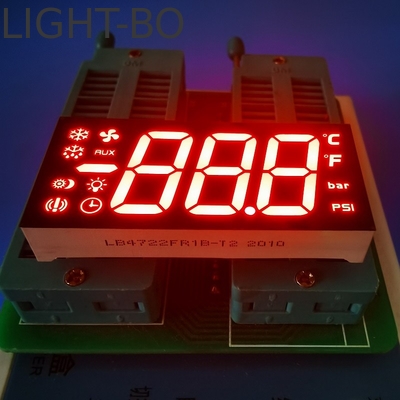

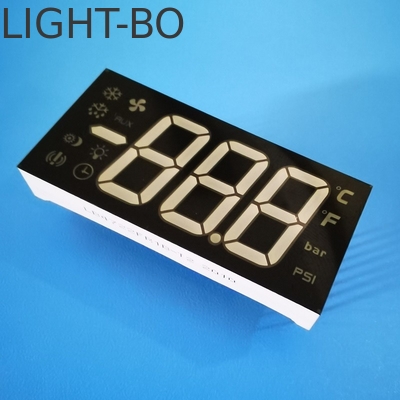

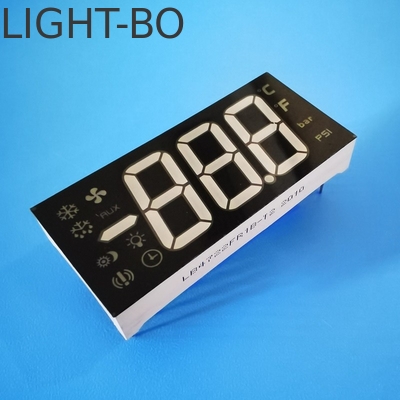

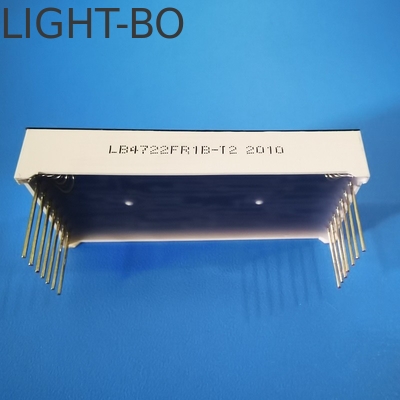

Ultra Bright Red 3 Digit 7 Segment LED Display Common Cathode cho bảng điều khiển làm lạnh

Màn hình LED 7 đoạn 3 chữ số màu đỏ siêu sáng, Cathode chung cho Bảng điều khiển tủ lạnh

• Kích thước bên ngoài: 47 x 22 x 8 mm

•

• Phân cực: cathode chung

•

• Màu phát sáng: Đỏ siêu sáng

•

• Bước sóng: 620-625nm

•

• Cường độ sáng: 80-100mcd

•

• Điện áp thuận: 1.8-2.3V/led

•

• Dòng điện thuận: 5-10mA/led

• Với các đoạn màu vàng và bề mặt đen có màng

• Màu phát sáng: có sẵn màu đỏ, xanh lam, xanh lục, trắng, hổ phách, vàng và cam, Đa màu

• Thông số kỹ thuật tối đa tuyệt đối (Ta=25ºC)

  Thông số	Ký hiệu	Giá trị	Đơn vị
  Dòng điện thuận (trên mỗi chip)	Ipm	20	mA
  Điện áp ngược (trên mỗi chip)	Vr	5	V
  Tiêu tán điện năng (trên mỗi chip)	Pm	80	mW
  Phạm vi nhiệt độ hoạt động	Topr	-40~+85	ºC
  Phạm vi nhiệt độ bảo quản	Tstg	-40~+85	ºC
  Nhiệt độ hàn (≤3 giây)	Th	260	ºC



  Mã: Vàng Xanh - J

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	1.8		2.4	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	30		40	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	569		574	nm



  Mã: Hổ phách/Vàng - Y

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	1.8		2.5	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	60		80	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	585		595	nm



  Mã: Cam - F

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	1.8		2.4	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	60		80	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	600		605	nm



  Mã: Đỏ siêu sáng - R

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	1.8		2.2	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	50		60	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	630		635	nm



  Mã: Đỏ siêu sáng - UR

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	1.8		2.2	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	80		100	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	625		635	nm



  Mã: Xanh lục tinh khiết - G

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	2.6		3.2	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	120		180	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	515		525	nm



  Mã: Xanh lam siêu sáng - BH

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	2.8		3.2	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	120		140	mcd
  Phổ với giá trị một nửa	△λ	If=10mA		20		nm
  Bước sóng	Dλ	If=10mA	460		465	nm



  Mã: Trắng siêu sáng - WH

  Thông số	Ký hiệu	Điều kiện	Tối thiểu	Điển hình	Tối đa	Đơn vị
  Điện áp thuận	Vf	If=10mA	2.8		3.2	V
  Điện áp ngược	Vr	Ir=10uA	5			V
  Cường độ sáng	Iv	If=10mA	120		140	mcd
  Nhiệt độ màu LED	K	If=10mA	5500	20	6800	K
  Tọa độ màu	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm



• Cường độ sáng cao và độ tin cậy

• Tiêu thụ điện năng thấp

• Hiệu suất ổn định

• Tuổi thọ cao

• Dễ lắp ráp

• Tương thích IC

• Chứng chỉ: RoHS

•

• Ứng dụng:

• Thiết bị điện gia dụng, điều khiển điều hòa, chỉ báo tủ lạnh, điều khiển tủ lạnh, điều khiển làm mát, điều khiển sưởi ấm, v.v.

• Thiết bị điện gia dụng, điều khiển điều hòa, chỉ báo tủ lạnh, tủ lạnh
